Çelik Kolonlu Kalıplama Makinası

Kullanım amacı:

Kalıplama makinası takalama&sarsma ve sıkıştırma (jolt and squeeze) prensibine göre çalışmaktadır.
Dökümü yapılacak model (alt ve üst model) 2 adet kalıplama makinası'nın her birinin tablasına bağlanır.
Daha sonra pimler vasıtası ile derece model plakası üzerine otutturulur.
Kum bunkerinden kum çekilerek dereceye kumu alınır. Birinci takalama yapıldıktan sonra gerekiyorsa dereceye tekrar kum çekilerek ikinci defa takalama yapılır.
Sıkıştırma kafasını makine’nin üzerine geldikten sonra derece sıkıştırılır.

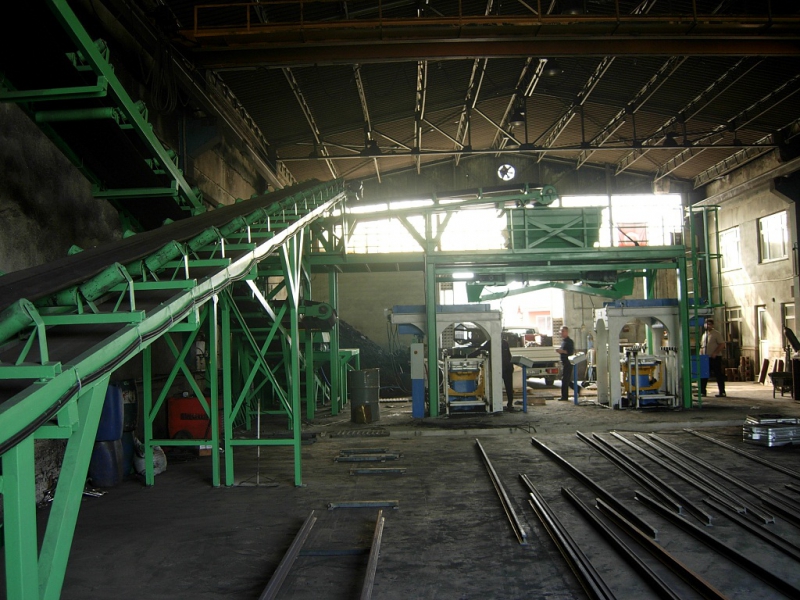

Kalıplanan dereceler makaralı hat üzerinden bir sonraki üniteye transfer edilir.

Teknik özellikler:

Kalıplama makinası kalıplanacak modelin durumuna göre nihai sıkıştırma (squeezing) pnömatik veya hidrolik olacak şekilde imal edilir.

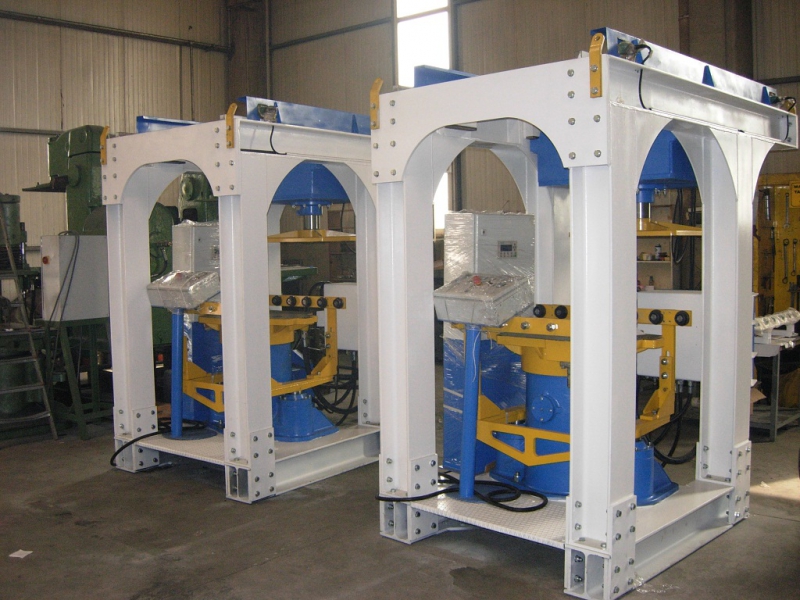

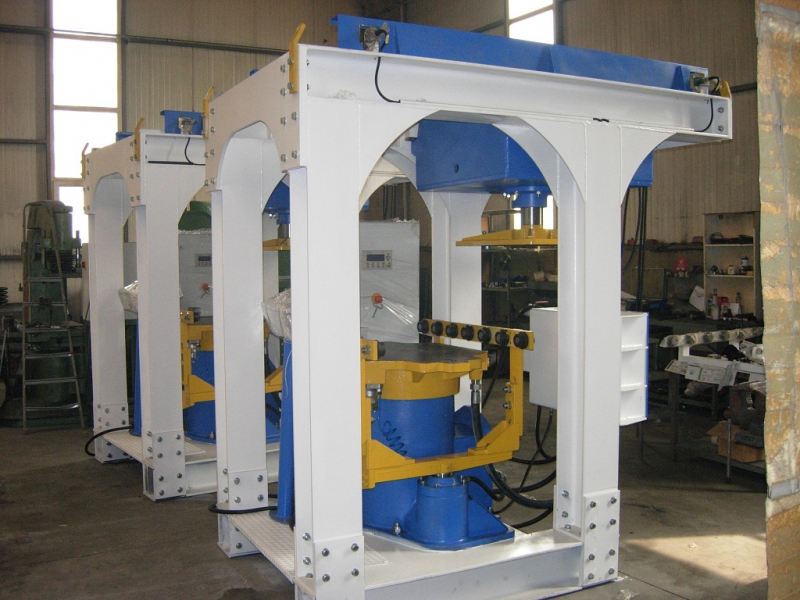

Kalıplama makinası alt ve üst dereceyi basacak şekilde 1 takım (2 adet) olarak imal edilir.
Kalıplama'nın ilk adımında pnomatik olarak ön takalama&sarsma (jolt) yapılır. Ön takalama&sarsma süresi kumanda panosundan ayarlanabilir.
Modelin durumuna göre pnömatik olarak ön takalama / sarsma birkaç defa tekrar ettirilebilir.
Pnomatik olarak yapılan ön takalama / sarsma yaş kalıp kumu'nun (gren sand) modelin en derin kontürlerini homojen olarak
doldurur ve dolayısı ile kalıbın her bölgesinde homojen sıkıştırma ve kalıp sertliği sağlanır.
Kalıbın istenilen basınçta sıkıştırılması ve yüksek kalıp sertliği döküm esnasında kalıbın şişmesini önleyerek döküm sonrasında
boyutsal olarak en hassas ölçülerin alınmasını sağlar.
Sıkıştırma esnasında (aynı anda) takalama uygulanması Sıkıştırma Kuvvetini yaklaşık olarak 100% arttırır.
Aşağıdaki teknik özellikler makine kataloğunda verilmiştir.
Kalıplama Makinesi ölçüleri (mm)
Derece Ölçüleri (mm)
Takalama Kapasitesi ve Sıkıştırma Kuvveti (kg)
Kalıplama hızı (kalıp /saat)
Kum ihtiyacı (ton /saat)
Diğer özellikler
